কিভাবে সঠিক ফ্ল্যাঞ্জ ফেস টাইপ (RF বনাম FF) নির্বাচন করবেন?

ফ্ল্যাঞ্জে কার্বন ইস্পাত স্লিপের ভূমিকা

ফ্ল্যাঞ্জে কার্বন ইস্পাত স্লিপ উপাদানগুলি তাদের বহুমুখিতা, খরচ-কার্যকারিতা এবং ইনস্টলেশনের সহজতার কারণে শিল্প পাইপিং সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। এই ফ্ল্যাঞ্জগুলি একটি পাইপকে নিরাপদ ডাবল-ফিলেট ওয়েল্ডিংয়ের জন্য ফ্ল্যাঞ্জ বোরে স্লাইড করার অনুমতি দেয়, শক্তিশালী এবং নির্ভরযোগ্য জয়েন্টগুলি নিশ্চিত করে। এ Jiangyin Zhonghai যথার্থ যন্ত্রপাতি , স্লিপ-অন ফ্ল্যাঞ্জগুলি উচ্চ-নির্ভুল CNC মেশিনিং, তাপ-চিকিত্সা সামগ্রী এবং সম্পূর্ণরূপে ইন্টিগ্রেটেড ইন-হাউস ফোরজিং দিয়ে তৈরি করা হয়, যা ASME, DIN, EN, এবং অন্যান্য বৈশ্বিক মানগুলির সাথে সম্মতি নিশ্চিত করে। কাঠামোগত অখণ্ডতা, উচ্চ-চাপের স্থিতিস্থাপকতা, এবং মাত্রিক নির্ভুলতার সমন্বয় এই ফ্ল্যাঞ্জগুলিকে পাইপলাইন থেকে সামুদ্রিক এবং অফশোর ইনস্টলেশন পর্যন্ত অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে।

ফ্ল্যাঞ্জ মুখের ধরন বোঝা

নির্বাচন করার সময় ক ফ্ল্যাঞ্জে কার্বন ইস্পাত স্লিপ , একটি গুরুত্বপূর্ণ ফ্যাক্টর হল ফ্ল্যাঞ্জ মুখের ধরন। ফ্ল্যাঞ্জের সাধারণত হয় একটি রাইজড ফেস (RF) বা ফ্ল্যাট ফেস (FF) ডিজাইন থাকে, প্রতিটিতে আলাদা বৈশিষ্ট্য রয়েছে যা সিলিং কার্যকারিতা, ইনস্টলেশন পদ্ধতি এবং অপারেশনাল নির্ভরযোগ্যতাকে প্রভাবিত করে। আরএফ ফ্ল্যাঞ্জে বোরের চারপাশে একটি ছোট উত্থাপিত অঞ্চল রয়েছে যা গ্যাসকেটের চাপকে কেন্দ্রীভূত করে এবং চাপের মধ্যে সীলকে উন্নত করে। এফএফ ফ্ল্যাঞ্জ, বিপরীতে, একটি ফ্ল্যাট সিলিং পৃষ্ঠ উপস্থাপন করে, যা নির্দিষ্ট অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেমন নিম্ন-চাপের সরঞ্জাম বা এমন পরিস্থিতিতে যেখানে ফ্ল্যাট-ফেসড উপাদানগুলির সাথে মিলন প্রয়োজন। এই মুখের ধরনগুলির মধ্যে পার্থক্য বোঝা সিস্টেমের অখণ্ডতা বজায় রাখার জন্য অত্যন্ত গুরুত্বপূর্ণ৷

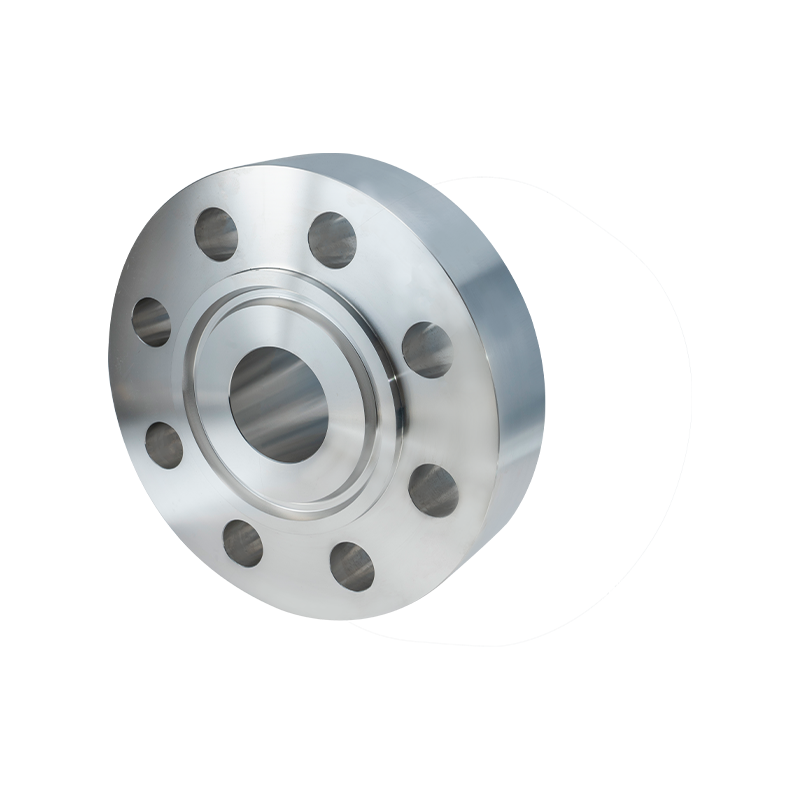

উত্থিত মুখ (RF) ফ্ল্যাঞ্জ

উত্থাপিত মুখের ফ্ল্যাঞ্জগুলি শিল্প অ্যাপ্লিকেশনগুলিতে সবচেয়ে সাধারণ পছন্দ, বিশেষত মাঝারি থেকে উচ্চ চাপ সিস্টেমের জন্য। বোরের চারপাশে উত্থিত এলাকাটি গ্যাসকেটের লোডকে ফোকাস করে, ফুটো হওয়ার ঝুঁকি কমিয়ে যান্ত্রিক সুবিধা প্রদান করে। এ Jiangyin Zhonghai যথার্থ যন্ত্রপাতি , RF পৃষ্ঠতল সঠিক রুক্ষতা নির্দিষ্টকরণ পূরণ করার জন্য নির্ভুল-মেশিন করা হয়, সুসংগত গ্যাসকেট কর্মক্ষমতা নিশ্চিত করে। আরএফ ফ্ল্যাঞ্জগুলি ধাতব বা ইলাস্টোমেরিক গসকেটের সাথে ব্যবহারের জন্য আদর্শ এবং বিভিন্ন চাপের ক্লাস মিটমাট করতে পারে। অতিরিক্তভাবে, RF ডিজাইন কিছু মিসলাইনমেন্ট সহনশীলতার অনুমতি দেয়, যা জটিল পাইপিং নেটওয়ার্কে ইনস্টলেশনকে আরও দক্ষ করে তোলে।

ফ্ল্যাট ফেস (FF) ফ্ল্যাঞ্জ

ফ্ল্যাট ফেস ফ্ল্যাঞ্জগুলি, যদিও কম সাধারণ, নির্দিষ্ট পরিস্থিতিতে প্রয়োজনীয়। এফএফ ফ্ল্যাঞ্জগুলি একটি সমতল মিলন পৃষ্ঠ প্রদান করে যা গ্যাসকেটের লোডকে সমানভাবে বিতরণ করে, এগুলিকে কম চাপের সিস্টেম এবং সরঞ্জাম সংযোগের জন্য উপযুক্ত করে তোলে, যেমন ভালভ, পাম্প এবং নির্দিষ্ট চাপের জাহাজ। আরএফ ফ্ল্যাঞ্জের বিপরীতে, এফএফ ফ্ল্যাঞ্জের ফুটো প্রতিরোধের জন্য মিলনের পৃষ্ঠের সাথে সুনির্দিষ্ট প্রান্তিককরণ প্রয়োজন। ব্যবহার করার সময় a ফ্ল্যাঞ্জে কার্বন ইস্পাত স্লিপ একটি FF মুখের সাথে, একটি নির্ভরযোগ্য সীল অর্জনের জন্য বোল্ট টর্ক এবং গ্যাসকেট নির্বাচনের দিকে মনোযোগ দিতে হবে। এফএফ ফ্ল্যাঞ্জগুলি প্রায়শই ঢালাই লোহার সরঞ্জামগুলির সাথে বা যখন সিস্টেম প্রবিধানগুলি ফ্ল্যাট-ফেসড সংযোগগুলিকে বাধ্যতামূলক করে তখন ব্যবহার করা হয়।

ফ্ল্যাঞ্জ ফেস নির্বাচনকে প্রভাবিতকারী ফ্যাক্টর

পাইপিং সিস্টেমে আরএফ এবং এফএফ ফ্ল্যাঞ্জের মধ্যে পছন্দকে বেশ কয়েকটি কারণ প্রভাবিত করে। এর মধ্যে রয়েছে সিস্টেমের চাপ, তাপমাত্রা, গ্যাসকেটের ধরন, সরঞ্জামের সামঞ্জস্যতা এবং ইনস্টলেশন পরিবেশ। উচ্চ-চাপ এবং উচ্চ-তাপমাত্রার অ্যাপ্লিকেশনের জন্য, RF ফ্ল্যাঞ্জগুলি সাধারণত তাদের গ্যাসকেটের উপর চাপকে কেন্দ্রীভূত করার এবং ফুটো হওয়ার ঝুঁকি কমানোর ক্ষমতার কারণে পছন্দ করা হয়। এফএফ ফ্ল্যাঞ্জগুলি নির্বাচন করা হয় যখন মিলন পৃষ্ঠগুলির একটি সমতল ইন্টারফেসের প্রয়োজন হয়, অথবা যখন নিম্ন-চাপ পরিষেবা এবং ক্ষয় বিবেচনা তাদের ব্যবহার নির্দেশ করে। সঠিক মুখের ধরন নির্বাচন করা দীর্ঘমেয়াদী অপারেশনাল নিরাপত্তা নিশ্চিত করে এবং রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি হ্রাস করে।

ইনস্টলেশন বিবেচনা

RF এবং FF উভয়ের কর্মক্ষমতার জন্য সঠিক ইনস্টলেশন অনুশীলন অত্যন্ত গুরুত্বপূর্ণ ফ্ল্যাঞ্জে কার্বন ইস্পাত স্লিপ উপাদান RF ফ্ল্যাঞ্জের জন্য, উত্থাপিত মুখটি সঠিকভাবে সারিবদ্ধ করা এবং গ্যাসকেটটি কেন্দ্রীভূত রয়েছে তা নিশ্চিত করা অসম লোড বিতরণ রোধ করার জন্য অপরিহার্য। এফএফ ফ্ল্যাঞ্জগুলির যত্নশীল পৃষ্ঠ প্রস্তুতি, বোল্ট শক্ত করার ক্রম এবং টর্ক স্পেসিফিকেশন আনুগত্য প্রয়োজন। উভয় ক্ষেত্রেই, উচ্চ-মানের ঢালাই, সঠিক বোল্ট ব্যবধান, এবং সমাবেশের আগে ফ্ল্যাঞ্জের মুখের পরিদর্শন গুরুত্বপূর্ণ পদক্ষেপ। এই অনুশীলনগুলি সর্বোত্তম সিলিং অর্জন করতে এবং সিস্টেমের ব্যর্থতার ঝুঁকি হ্রাস করতে সহায়তা করে।

উপাদান এবং উত্পাদন প্রভাব

উপাদান গ্রেড এবং উত্পাদন প্রক্রিয়া a ফ্ল্যাঞ্জে কার্বন ইস্পাত স্লিপ মুখের কর্মক্ষমতা উল্লেখযোগ্যভাবে প্রভাবিত করে। উচ্চ-মানের নকল বিলেট, সঠিকভাবে তাপ-চিকিত্সা করা এবং নির্ভুল-মেশিন, উচ্চতর যান্ত্রিক বৈশিষ্ট্য এবং সামঞ্জস্যপূর্ণ মুখের জ্যামিতি নিশ্চিত করে। এ Jiangyin Zhonghai যথার্থ যন্ত্রপাতি , ফ্ল্যাঞ্জগুলি কঠোর পরিদর্শন এবং পরীক্ষার মধ্য দিয়ে যায়, যার মধ্যে অতিস্বনক পরীক্ষা, চৌম্বকীয় কণা পরিদর্শন এবং কঠোরতা পরীক্ষা, আন্তর্জাতিক মানগুলির সাথে সম্মতি নিশ্চিত করার জন্য। চাহিদাপূর্ণ অপারেটিং অবস্থার অধীনে RF এবং FF উভয় মুখের অখণ্ডতা বজায় রাখার জন্য মান নিয়ন্ত্রণের এই স্তরটি অপরিহার্য।

তুলনামূলক সারণী: আরএফ বনাম এফএফ ফ্ল্যাঞ্জ

শিল্প জুড়ে অ্যাপ্লিকেশন

ফ্ল্যাঞ্জে কার্বন ইস্পাত স্লিপ উপাদানগুলি একাধিক সেক্টর জুড়ে ব্যাপকভাবে স্থাপন করা হয়। ট্রান্সমিশন পাইপলাইনে, তারা কম থেকে মাঝারি চাপের সিস্টেমে তরল পরিবহনের সুবিধা দেয়। চাপের জাহাজগুলিতে, তারা হিট এক্সচেঞ্জার এবং স্টোরেজ ট্যাঙ্কগুলির জন্য খাঁড়ি এবং আউটলেট ইন্টারফেস হিসাবে কাজ করে। সামুদ্রিক এবং অফশোর পরিবেশগুলি তাদের স্থান-দক্ষ নকশা এবং উচ্চ-চাপ স্থিতিস্থাপকতা থেকে উপকৃত হয়। স্টিম লাইন এবং অক্জিলিয়ারী ওয়াটার সিস্টেম সহ শক্তি এবং শক্তি প্রয়োগগুলি নির্ভরযোগ্য এবং রক্ষণাবেক্ষণযোগ্য সংযোগের জন্য এই ফ্ল্যাঞ্জগুলি ব্যবহার করে। সঠিক ফ্ল্যাঞ্জ মুখ নির্বাচন নিশ্চিত করে যে এই অ্যাপ্লিকেশনগুলির প্রতিটি নিরাপত্তা এবং কর্মক্ষমতা প্রয়োজনীয়তা পূরণ করে।

উপসংহার

শিল্প পাইপিং সিস্টেমের কর্মক্ষমতা এবং নিরাপত্তার জন্য সঠিক ফ্ল্যাঞ্জ ফেস টাইপ নির্বাচন করা অপরিহার্য। রাইজড ফেস এবং ফ্ল্যাট ফেস ফ্ল্যাঞ্জের মধ্যে পার্থক্য বোঝার মাধ্যমে এবং চাপ, গ্যাসকেটের ধরন, সরঞ্জামের সামঞ্জস্য এবং ইনস্টলেশনের প্রয়োজনীয়তার মতো কারণগুলি বিবেচনা করে, প্রকৌশলী এবং প্রযুক্তিগত পরিচালকরা অবহিত সিদ্ধান্ত নিতে পারেন। উচ্চ মানের ফ্ল্যাঞ্জে কার্বন ইস্পাত স্লিপ উপাদান, কঠোর উত্পাদন মান এবং ব্যাপক ইন-হাউস নিয়ন্ত্রণের অধীনে উত্পাদিত, বিভিন্ন শিল্প অ্যাপ্লিকেশনের জন্য প্রয়োজনীয় নির্ভরযোগ্যতা প্রদান করে। Jiangyin Zhonghai যথার্থ যন্ত্রপাতি RF এবং FF উভয় ফ্ল্যাঞ্জই বিশ্বমানের গুণমান এবং অপারেশনাল মান পূরণ করে তা নিশ্চিত করে সম্পূর্ণ-প্রক্রিয়া সমাধান অফার করে।

FAQ

• প্রশ্ন: আরএফ এবং এফএফ ফ্ল্যাঞ্জের মধ্যে প্রধান পার্থক্য কী? উত্তর: RF ফ্ল্যাঞ্জগুলিতে ঘনীভূত গ্যাসকেট চাপের জন্য একটি উত্থিত সিলিং পৃষ্ঠ রয়েছে, যা মাঝারি থেকে উচ্চ চাপের জন্য উপযুক্ত, যখন FF ফ্ল্যাঞ্জগুলি নিম্ন-চাপ প্রয়োগ এবং নির্দিষ্ট সরঞ্জামের সামঞ্জস্যের জন্য একটি সমতল পৃষ্ঠ সরবরাহ করে।
• প্রশ্ন: উচ্চ-চাপ সিস্টেমের জন্য একটি স্লিপ-অন ফ্ল্যাঞ্জ ব্যবহার করা যেতে পারে? উত্তর: হ্যাঁ, যখন নির্ভুলতা এবং উচ্চ-মানের উপকরণ দিয়ে তৈরি করা হয়, ফ্ল্যাঞ্জে কার্বন ইস্পাত স্লিপ উপাদানগুলি নিরাপদে 2500 পাউন্ড পর্যন্ত চাপ পরিচালনা করতে পারে।
• প্রশ্ন: মুখের পৃষ্ঠের ফিনিস কতটা গুরুত্বপূর্ণ? উত্তরঃ অত্যন্ত গুরুত্বপূর্ণ। সঠিক পৃষ্ঠের ফিনিস কার্যকর সিলিং নিশ্চিত করে এবং ফাঁসের ঝুঁকি কমায়, বিশেষ করে উচ্চ-চাপের RF ফ্ল্যাঞ্জ অ্যাপ্লিকেশনগুলিতে।
• প্রশ্ন: কোন শিল্প সাধারণত আরএফ ফ্ল্যাঞ্জ ব্যবহার করে? উত্তর: পাইপলাইন, বিদ্যুৎ উৎপাদন, সামুদ্রিক, অফশোর, এবং চাপ জাহাজ সিস্টেমগুলি প্রধানত RF ফ্ল্যাঞ্জ ব্যবহার করে।
• প্রশ্ন: জিয়ানজিন ঝংহাই কীভাবে ফ্ল্যাঞ্জের গুণমান নিশ্চিত করে? উত্তর: ইন্টিগ্রেটেড ইন-হাউস ফোরজিং, হিট ট্রিটমেন্ট, সিএনসি মেশিনিং, এবং অতিস্বনক, চৌম্বক কণা এবং প্রসার্য পরিদর্শন সহ ব্যাপক পরীক্ষার মাধ্যমে।
