কার্বন ইস্পাত ফ্ল্যাঞ্জের মূল সুবিধাগুলি কী কী?

বোঝাপড়া কার্বন ইস্পাত ফ্ল্যাঞ্জ প্রকার এবং মান

আধুনিক শিল্প পাইপিং সিস্টেমে, সংযোগকারী উপাদানগুলির নির্বাচন সমগ্র অবকাঠামোর অখণ্ডতা এবং নিরাপত্তা নির্ধারণ করে। কার্বন ইস্পাত ফ্ল্যাঞ্জs পাইপলাইনে মৌলিক সংযোগ পয়েন্ট হিসাবে কাজ করে, সহজ সমাবেশ, বিচ্ছিন্নকরণ এবং রক্ষণাবেক্ষণের সুবিধা দেয়। ইঞ্জিনিয়ার এবং প্রকিউরমেন্ট বিশেষজ্ঞরা স্টেইনলেস স্টীল অ্যালোয়ের তুলনায় তাদের উচ্চতর যান্ত্রিক শক্তি এবং খরচ-কার্যকারিতার জন্য এই উপাদানগুলিকে অগ্রাধিকার দেন।

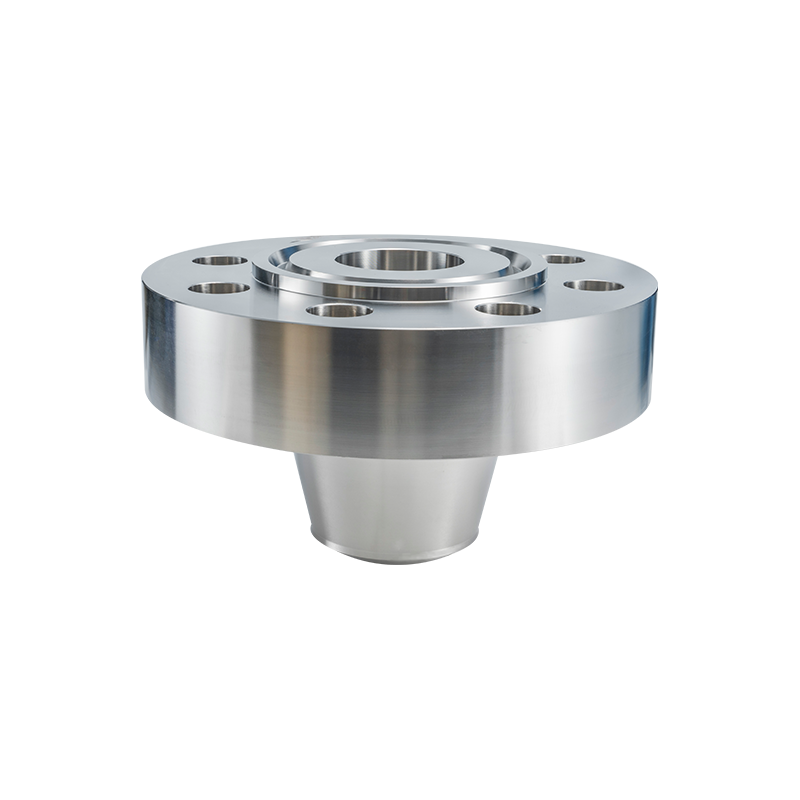

কার্বন ইস্পাত ঝালাই ঘাড় Flanges উচ্চ চাপ সিস্টেমের জন্য

উচ্চ চাপ এবং তাপমাত্রার ওঠানামা জড়িত অ্যাপ্লিকেশনের জন্য, ডিজাইন ইঞ্জিনিয়াররা ধারাবাহিকভাবে নির্দিষ্ট করে কার্বন ইস্পাত ঝালাই ঘাড় flanges . এই ফ্ল্যাঞ্জ টাইপটিতে একটি দীর্ঘ টেপারড হাব রয়েছে যা ফ্ল্যাঞ্জ থেকে পাইপে চাপ স্থানান্তর করে, কার্যকরভাবে ফ্ল্যাঞ্জের গোড়ায় চাপের ঘনত্ব কমিয়ে দেয়। নকশা একটি শক্তিশালী এবং নির্ভরযোগ্য সংযোগ নিশ্চিত করে, এটি গুরুতর পরিষেবা অবস্থার জন্য উপযুক্ত করে তোলে।

নীচে স্ট্রাকচারাল পারফরম্যান্স সম্পর্কিত ওয়েল্ড নেক ফ্ল্যাঞ্জ এবং স্ট্যান্ডার্ড স্লিপ-অন ফ্ল্যাঞ্জের মধ্যে তুলনা করা হল:

কার্বন ইস্পাত স্লিপ অন ফ্ল্যাঞ্জের মাত্রা এবং স্পেসিফিকেশন

ওয়েল্ড নেক ভেরিয়েন্টের বিপরীতে, স্লিপ-অন ফ্ল্যাঞ্জগুলি পাইপের উপর স্লাইড করে এবং ফিলেট ওয়েল্ড দিয়ে সুরক্ষিত থাকে। এই উপাদানগুলি নির্বাচন করার সময়, ইঞ্জিনিয়ারদের অবশ্যই কঠোরভাবে মেনে চলতে হবে flanges মাত্রা উপর কার্বন ইস্পাত স্লিপ সঠিক ফিট এবং প্রান্তিককরণ নিশ্চিত করতে। মূল মাত্রিক পরামিতিগুলির মধ্যে রয়েছে বাইরের ব্যাস, ভিতরের ব্যাস, বোল্ট বৃত্তের ব্যাস এবং ফ্ল্যাঞ্জের বেধ। ইনস্টলেশন বিলম্ব রোধ করতে এবং বিদ্যমান পাইপিং পরিকাঠামোর সাথে সামঞ্জস্য নিশ্চিত করতে B2B সংগ্রহের জন্য সঠিক মাত্রাগুলি গুরুত্বপূর্ণ।

• স্ট্যান্ডার্ড সম্মতি: ASME B16.5, MSS SP-44।
• মূল পরিমাপ: বোল্টের বৃত্ত, বোল্টের গর্তের সংখ্যা এবং মুখের উচ্চতা।
• সহনশীলতার প্রয়োজনীয়তা: উচ্চ-ভলিউম সমাবেশ লাইনের জন্য অপরিহার্য।

উপাদান গ্রেড এবং কর্মক্ষমতা মেট্রিক্স

এর প্রযুক্তিগত ওভারভিউ ASTM A105 কার্বন ইস্পাত ফ্ল্যাঞ্জ

উপাদানের স্পেসিফিকেশন হল ফ্ল্যাঞ্জ সংগ্রহের ভিত্তি। ASTM A105 কার্বন ইস্পাত ফ্ল্যাঞ্জ নকল কার্বন ইস্পাত পাইপিং উপাদানের জন্য শিল্প মান প্রতিনিধিত্ব. এই গ্রেড চাপ সিস্টেমে পরিবেষ্টিত এবং উচ্চ-তাপমাত্রা পরিষেবার জন্য নকল কার্বন ইস্পাত পাইপিং উপাদানগুলি কভার করে৷ উপাদান উচ্চ প্রসার্য শক্তি এবং নমনীয়তা সহ চমৎকার যান্ত্রিক বৈশিষ্ট্য প্রদান করে, যা অপারেশনাল চাপ সহ্য করার জন্য অপরিহার্য।

বোঝাপড়া কার্বন ইস্পাত ফ্ল্যাঞ্জs Pressure Rating

একটি পাইপলাইনের কর্মক্ষম নিরাপত্তা অনেকাংশে নির্ভর করে সঠিক ব্যাখ্যার উপর কার্বন ইস্পাত flanges চাপ রেটিং . চাপের রেটিং, প্রায়শই ক্লাস 150, 300, 600 এবং উচ্চতর দ্বারা চিহ্নিত করা হয়, একটি নির্দিষ্ট তাপমাত্রায় সর্বাধিক অনুমোদিত কাজের চাপ নির্দেশ করে। অপারেটিং তাপমাত্রা বৃদ্ধির সাথে সাথে কার্বন স্টিলের চাপ ধরে রাখার ক্ষমতা হ্রাস পায়। প্রকৌশলীদের অবশ্যই একটি ফ্ল্যাঞ্জ নির্বাচন করতে চাপ-তাপমাত্রার রেটিংগুলি সাবধানে গণনা করতে হবে যা ব্যর্থতা ছাড়াই সিস্টেমের সর্বোচ্চ অবস্থা পরিচালনা করতে পারে।

শিল্পে বিশেষায়িত অ্যাপ্লিকেশন

কার্বন ইস্পাত ব্লাইন্ড ফ্ল্যাঞ্জ ব্যবহার করে পাইপলাইন সিস্টেমে

সিস্টেম রক্ষণাবেক্ষণ এবং সমাপ্তির জন্য নির্ভরযোগ্য সিলিং সমাধান প্রয়োজন। কার্বন ইস্পাত অন্ধ flanges ব্যবহার করে প্রাথমিকভাবে একটি পাইপ বা ভালভের শেষ ব্লকের চারপাশে ঘোরে। এই ফ্ল্যাঞ্জগুলিতে কোন বোর (সেন্টার হোল) নেই, যা তাদের কার্যকরভাবে একটি পাইপলাইন খোলার সিল করার অনুমতি দেয়। এগুলি চাপ পরীক্ষা, রক্ষণাবেক্ষণের সময় বিচ্ছিন্নতা এবং নেটওয়ার্কের অব্যবহৃত বিভাগে প্রবাহ বন্ধ করার জন্য গুরুত্বপূর্ণ। তাদের শক্তিশালী নির্মাণ নিশ্চিত করে যে তারা ফুটো ছাড়াই সম্পূর্ণ সিস্টেমের চাপ সহ্য করতে পারে।

জিয়াংয়িন ঝংহাই প্রিসিশন মেশিনারি কোং লিমিটেড সম্পর্কে

উন্নত উত্পাদন ক্ষমতা এবং সার্টিফিকেশন

Jiangyin Zhonghai Precision Machinery Co., Ltd. গ্লোবাল ফ্ল্যাঞ্জ বাজারে একটি প্রধান প্রস্তুতকারক হিসাবে দাঁড়িয়েছে। আমরা একটি ISO 9001-প্রত্যয়িত এন্টারপ্রাইজ যার PED, TUV, এবং TS যোগ্যতা রয়েছে। আমাদের সুবিধাটি GB, ASME, ASTM, JIS, EN, এবং DIN সহ কঠোর আন্তর্জাতিক মান মেনে নির্ভুল ফ্ল্যাঞ্জ এবং ফোরজিংস উৎপাদনে বিশেষজ্ঞ। আমরা ফোরজিং এবং হিটিং থেকে শুরু করে CNC টার্নিং, ড্রিলিং এবং চূড়ান্ত পরিদর্শন পর্যন্ত সম্পূর্ণ ইন-হাউস ক্ষমতা বজায় রাখি, পণ্যের গুণমানের উপর সম্পূর্ণ নিয়ন্ত্রণ নিশ্চিত করে।

স্ট্যান্ডার্ড এবং অ-মানক ফ্ল্যাঞ্জের জন্য কাস্টম সমাধান

আমরা বুঝি যে অফ-দ্য-শেল্ফ সমাধানগুলি প্রতিটি ইঞ্জিনিয়ারিং চ্যালেঞ্জের সাথে খাপ খায় না। Jiangyin Zhonghai যথার্থ যন্ত্রপাতি সম্পূর্ণরূপে কাস্টমাইজড, অঙ্কন-ভিত্তিক উত্পাদন সমর্থন করে। আমাদের উৎপাদন পরিসীমা 1/2'' থেকে 60'' পর্যন্ত মাপ কভার করে, একক-পিস ওজন 10 টন পর্যন্ত এবং সর্বোচ্চ মাত্রা 4 মিটার পর্যন্ত। একজন ক্লায়েন্টের স্ট্যান্ডার্ড পাইপ ফ্ল্যাঞ্জ বা জটিল অ-মানক উপাদানের প্রয়োজন হোক না কেন, আমাদের দল নির্দিষ্ট শিল্প চাহিদা অনুযায়ী নির্ভরযোগ্য সমাধান সরবরাহ করে।

উপসংহার

সঠিক ফ্ল্যাঞ্জ নির্বাচন করার জন্য প্রকার, উপকরণ এবং চাপের রেটিং সম্পর্কে গভীর বোঝার অন্তর্ভুক্ত। কার্বন ইস্পাত ফ্ল্যাঞ্জs তাদের বহুমুখীতা এবং শক্তির কারণে শিল্প পাইপিংয়ের মেরুদণ্ড হয়ে থাকে। Jiangyin Zhonghai Precision Machinery-এর মতো একজন যোগ্য প্রস্তুতকারকের সাথে অংশীদারিত্ব নিশ্চিত করে প্রত্যয়িত, উচ্চ-কার্যক্ষমতা সম্পন্ন উপাদানের অ্যাক্সেস নিশ্চিত করে যা আধুনিক প্রকৌশল প্রকল্পগুলির সঠিক চাহিদা পূরণ করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

1. ওয়েল্ড নেক এবং স্লিপ-অন ফ্ল্যাঞ্জের মধ্যে প্রাথমিক পার্থক্য কী?

ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি একটি বাট ওয়েল্ডের মাধ্যমে সংযুক্ত করে এবং উচ্চ-চাপ প্রয়োগের জন্য ডিজাইন করা হয়, যখন স্লিপ-অন ফ্ল্যাঞ্জগুলি পাইপের উপর স্লাইড করে এবং ফিলেট ওয়েল্ড ব্যবহার করে, যা তাদের ইনস্টল করা সহজ করে কিন্তু নিম্ন চাপের জন্য উপযুক্ত করে।

2. কেন ASTM A105 কার্বন ইস্পাত ফ্ল্যাঞ্জের জন্য একটি সাধারণ উপাদান?

ASTM A105 কার্বন ইস্পাত ফ্ল্যাঞ্জ জনপ্রিয় কারণ উপাদানটি পরিবেষ্টিত এবং উচ্চ-তাপমাত্রা পরিষেবার জন্য ভাল যান্ত্রিক শক্তি, দৃঢ়তা এবং ব্যয়-কার্যকারিতার ভারসাম্য সরবরাহ করে।

3. আমি কিভাবে আমার আবেদনের জন্য সঠিক চাপ রেটিং নির্ধারণ করব?

আপনাকে অবশ্যই ASME B16.5-এর মতো স্ট্যান্ডার্ডে প্রদত্ত চাপ-তাপমাত্রার রেটিং চার্টের সাথে পরামর্শ করতে হবে। দ কার্বন ইস্পাত flanges চাপ রেটিং পরিষেবার তাপমাত্রা বৃদ্ধির সাথে সাথে হ্রাস পায়।

4. একটি অন্ধ ফ্ল্যাঞ্জের প্রধান ব্যবহারগুলি কী কী?

প্রাথমিক কার্বন ইস্পাত অন্ধ flanges ব্যবহার করে একটি পাইপিং সিস্টেমের শেষ ব্লক করা, রক্ষণাবেক্ষণের জন্য বিভাগগুলিকে বিচ্ছিন্ন করা এবং হাইড্রোস্ট্যাটিক চাপ পরীক্ষাকে সহজতর করা।

5. নির্মাতারা কি অ-মানক ফ্ল্যাঞ্জ আকার উত্পাদন করতে পারে?

হ্যাঁ, Jiangyin Zhonghai Precision Machinery-এর মতো স্বনামধন্য নির্মাতারা 4 মিটার ব্যাস পর্যন্ত অ-মানক ফ্ল্যাঞ্জের জন্য কাস্টম অঙ্কন-ভিত্তিক উত্পাদন অফার করে।

তথ্যসূত্র

• ASME B16.5 - পাইপ ফ্ল্যাঞ্জ এবং ফ্ল্যাঞ্জযুক্ত ফিটিং: NPS 1/2 NPS 24 মেট্রিক/ইঞ্চি স্ট্যান্ডার্ডের মাধ্যমে।
• এএসটিএম ইন্টারন্যাশনাল। "নকল কার্বন ইস্পাত পাইপিং উপাদানগুলির জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন (A105/A105M)।"
• পেট্রোভিকি। "পাইপলাইন ফ্ল্যাঞ্জ এবং তাদের অ্যাপ্লিকেশন।"
