কোন ANSI স্ট্যান্ডার্ড ফ্ল্যাঞ্জগুলি আপনার পাইপলাইনের সাথে ফিট করে?

ANSI স্ট্যান্ডার্ড flanges উত্তর আমেরিকার শিল্প সুবিধাগুলিতে চাপ পাইপিং সিস্টেমের জন্য প্রাথমিক যান্ত্রিক সংযোগ পদ্ধতি প্রদান করে। এই নির্দেশিকা প্রকিউরমেন্ট ইঞ্জিনিয়ার এবং পাইপিং ডিজাইনারদের জন্য চাপ-তাপমাত্রার রেটিং, মুখের ধরন এবং উপাদানের স্পেসিফিকেশনগুলি পরীক্ষা করে।

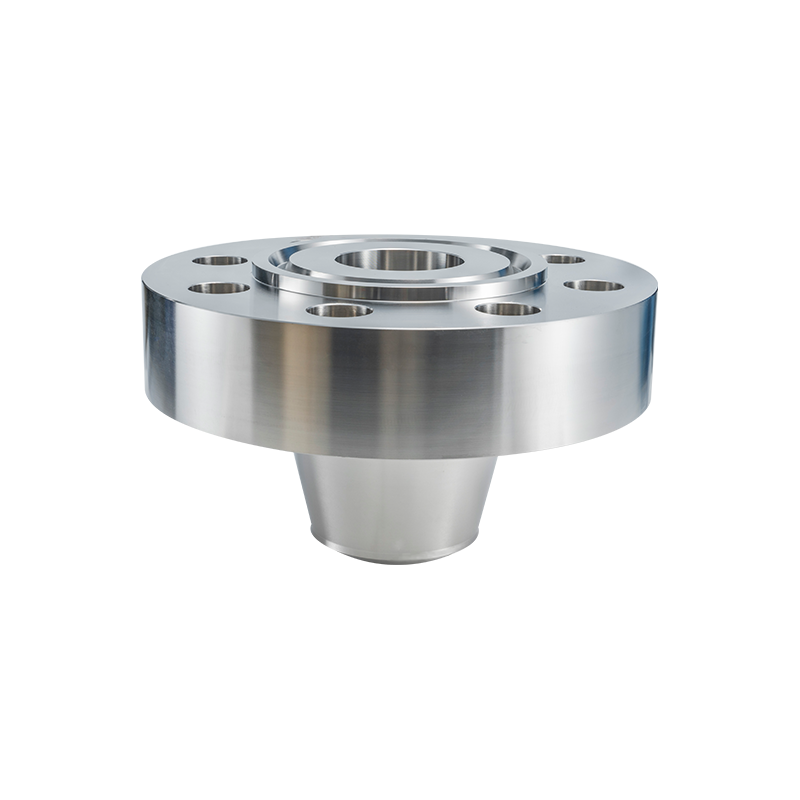

এএনএসআই স্ট্যান্ডার্ড ফ্ল্যাঞ্জগুলি কী এবং কীভাবে তারা বিকশিত হয়েছিল?

আমেরিকান ন্যাশনাল স্ট্যান্ডার্ডস ইনস্টিটিউট (ANSI) মূলত ফ্ল্যাঞ্জ ডাইমেনশনাল স্ট্যান্ডার্ড প্রকাশ করেছে, যা আমেরিকান সোসাইটি অফ মেকানিক্যাল ইঞ্জিনিয়ার্স (ASME) পরবর্তীতে রক্ষণাবেক্ষণ ও আপডেট করেছে। বর্তমান সক্রিয় মানগুলির মধ্যে রয়েছে 24 ইঞ্চি নামমাত্র ব্যাস পর্যন্ত ফ্ল্যাঞ্জের জন্য ASME B16.5 এবং 60 ইঞ্চি থেকে বড় ব্যাসের জন্য ASME B16.47।

মূল শ্রেণিবিন্যাস ব্যবস্থার মধ্যে রয়েছে:

• চাপ শ্রেণী মনোনীত 150, 300, 600, 900, 1500, এবং 2500 মাত্রাবিহীন চাপ-তাপমাত্রা রেটিং প্রতিনিধিত্ব করে
• উত্থিত মুখ (RF), সমতল মুখ (FF), এবং রিং-টাইপ জয়েন্ট (RTJ) সহ মুখের ধরন
• বোর কনফিগারেশন ঢালাই সামঞ্জস্য জন্য পাইপ সময়সূচী মিলে

Jiangyin Zhonghai Precision Machinery Co., Ltd. PED, TUV, এবং TS যোগ্যতা সহ একটি ISO 9001-প্রত্যয়িত প্রস্তুতকারক হিসাবে কাজ করে, যা নির্ভুল ফ্ল্যাঞ্জ এবং ফোরজিংসে বিশেষজ্ঞ। কোম্পানি GB, ASME, ASTM, JIS, EN, এবং DIN মান অনুযায়ী পাইপ ফ্ল্যাঞ্জ, নকল ফ্ল্যাঞ্জ, মেশিনযুক্ত ফ্ল্যাঞ্জ এবং সম্পর্কিত উপাদানগুলি উত্পাদন করে, সম্পূর্ণরূপে কাস্টমাইজড অঙ্কন-ভিত্তিক উত্পাদন সমর্থন করে। উৎপাদন পরিসর 1/2 ইঞ্চি থেকে 60 ইঞ্চি, একক-পিস ওজন 10 টন পর্যন্ত, এবং সর্বোচ্চ মাত্রা 4 মিটার কভার করে। সম্পূর্ণ অভ্যন্তরীণ ক্ষমতাগুলির মধ্যে রয়েছে ফোরজিং, হিটিং, সিএনসি টার্নিং, ড্রিলিং, এবং পরিদর্শন লাইনগুলি ভলিউম উত্পাদন এবং জটিল মেশিনযুক্ত অংশগুলি পরিচালনা করে।

পাঁচটি সমালোচনামূলক নির্দিষ্টকরণের প্রযুক্তিগত বিশ্লেষণ

1. লো-প্রেশার স্লিপ-অন কনফিগারেশন: ansi স্ট্যান্ডার্ড ফ্ল্যাঞ্জ 150 পাউন্ড স্লিপ অন

ক্লাস 150 সর্বনিম্ন মান চাপের রেটিং প্রতিনিধিত্ব করে, পরিবেষ্টিত তাপমাত্রার জল, বাষ্প এবং অ-গুরুত্বপূর্ণ প্রক্রিয়া তরলগুলির জন্য উপযুক্ত। স্লিপ-অন ফ্ল্যাঞ্জগুলি পাইপের প্রান্তের উপর স্লাইড করে এবং ফিললেট উভয় পাশে ঢালাই করে, আঁটসাঁট জায়গায় ইনস্টলেশনকে সহজ করে।

ক্লাস 150 কার্বন স্টিলের জন্য চাপ-তাপমাত্রা রেটিং:

• পরিবেষ্টিত তাপমাত্রায় সর্বোচ্চ চাপ 285 psi (100° ফারেনহাইট)
• 400°F-তে চাপ 140 psi-এ কমছে
• 750° ফারেনহাইট এ চাপ 20 psi থেকে কমছে

ইনস্টলেশন খরচ তুলনা:

ANSI স্ট্যান্ডার্ড ফ্ল্যাঞ্জ 150 পাউন্ড স্লিপ অন কনফিগারেশন স্যুট ইউটিলিটি পাইপিং, HVAC সিস্টেম, এবং নিম্ন-চাপ প্রক্রিয়া লাইন যেখানে ইনস্টলেশন গতি ক্লান্তি প্রতিরোধের প্রয়োজনীয়তা ছাড়িয়ে যায়।

2. হাই-প্রেশার ওয়েল্ড নেক ডিজাইন: ansi স্ট্যান্ডার্ড ফ্ল্যাঞ্জ ওয়েল্ড নেক সিডিউল 40

ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি একটি টেপারড হাবকে অন্তর্ভুক্ত করে যা পাইপের প্রাচীরের বেধে মসৃণভাবে রূপান্তরিত হয়। এই জ্যামিতি নমন চাপ বিতরণ করে এবং জটিল জংশনে কাঠামোগত শক্তিবৃদ্ধি প্রদান করে।

তফসিল 40 পাইপের মাত্রা বোর সামঞ্জস্য নির্ধারণ করে:

• 2-ইঞ্চি শিডিউল 40: 60.3mm OD, 3.91mm ওয়াল, 52.5mm ID
• 4-ইঞ্চি শিডিউল 40: 114.3mm OD, 6.02mm ওয়াল, 102.3mm ID
• 6-ইঞ্চি শিডিউল 40: 168.3mm OD, 7.11mm ওয়াল, 154.1mm ID

ফ্ল্যাঞ্জ টাইপ কর্মক্ষমতা তুলনা:

দ ansi স্ট্যান্ডার্ড flanges ঝালাই ঘাড় সময়সূচী 40 সংমিশ্রণ রাসায়নিক উদ্ভিদ এবং শোধনাগারগুলিতে প্রক্রিয়া পাইপিংয়ের জন্য সবচেয়ে সাধারণ স্পেসিফিকেশনের প্রতিনিধিত্ব করে, স্ট্যান্ডার্ড উপাদানের প্রাপ্যতার সাথে চাপের ক্ষমতার ভারসাম্য বজায় রাখে।

3. বন্ধ এবং বিচ্ছিন্নতা অ্যাপ্লিকেশন: ansi স্ট্যান্ডার্ড flanges অন্ধ উত্থাপিত মুখ

রক্ষণাবেক্ষণের সময় ব্লাইন্ড ফ্ল্যাঞ্জগুলি পাইপিং সিস্টেম বন্ধ করে দেয় বা সরঞ্জামগুলিকে বিচ্ছিন্ন করে। উত্থিত মুখটি গ্যাসকেট সংকোচনের জন্য একটি নির্ভুল-মেশিনযুক্ত সিলিং পৃষ্ঠ সরবরাহ করে।

ফেস ফিনিস স্পেসিফিকেশন অন্তর্ভুক্ত:

• 125-250 মাইক্রোইঞ্চ AARH (পাটিগণিত গড় রুক্ষতা উচ্চতা) অ ধাতব গ্যাসকেটের জন্য
• সর্পিল-ক্ষত গ্যাসকেটের জন্য 63-125 মাইক্রোইঞ্চ AARH
• রিং-টাইপ জয়েন্টগুলির জন্য 32-63 মাইক্রোইঞ্চ AARH

অন্ধ ফ্ল্যাঞ্জ কার্যকরী তুলনা:

ANSI স্ট্যান্ডার্ড ফ্ল্যাঞ্জ অন্ধ উত্থিত মুখ স্পেসিফিকেশনের জন্য সুনির্দিষ্ট ফেস মেশিনিং এবং গ্যাসকেট সামঞ্জস্যতা যাচাইকরণ প্রয়োজন। কঠিন নির্মাণ উভয় দিক থেকে সম্পূর্ণ সিস্টেম চাপ সহ্য করে, যা জাহাজের প্রবেশ এবং পাইপলাইন সেগমেন্ট রক্ষণাবেক্ষণের জন্য নির্ভরযোগ্য বিচ্ছিন্নতা প্রদান করে।

4. কার্বন ইস্পাত উপাদান গ্রেড: ansi স্ট্যান্ডার্ড flanges কার্বন ইস্পাত a105

ASTM A105 পরিবেষ্টিত এবং উন্নত তাপমাত্রা পরিষেবার জন্য নকল কার্বন ইস্পাত পাইপিং উপাদানগুলি নির্দিষ্ট করে৷ খরচ-কার্যকারিতা এবং যান্ত্রিক নির্ভরযোগ্যতার কারণে গ্রেডটি শিল্প ফ্ল্যাঞ্জ অ্যাপ্লিকেশনগুলিতে আধিপত্য বিস্তার করে।

রাসায়নিক গঠন প্রয়োজনীয়তা:

• ঝালাই করার জন্য কার্বন সর্বোচ্চ 0.35%
• শক্তির জন্য ম্যাঙ্গানিজ 0.60-1.05%
• ডিঅক্সিডেশনের জন্য সিলিকন 0.10-0.35%
• ফসফরাস এবং সালফার সর্বোচ্চ 0.040% প্রতিটি

উত্পাদন পদ্ধতি তুলনা:

ANSI স্ট্যান্ডার্ড flanges কার্বন ইস্পাত a105 স্পেসিফিকেশন তাপ চিকিত্সা এবং যান্ত্রিক পরীক্ষার যাচাই উপাদান পরীক্ষার শংসাপত্র প্রয়োজন. নকল নির্মাণ কাস্ট উপাদানের অন্তর্নিহিত অভ্যন্তরীণ পোরোসিটি ঝুঁকি দূর করে, গুরুত্বপূর্ণ পরিষেবার জন্য খরচ প্রিমিয়ামকে ন্যায্যতা দেয়।

5. উচ্চ-চাপ সকেট ওয়েল্ড: ansi স্ট্যান্ডার্ড ফ্ল্যাঞ্জস সকেট ওয়েল্ড 3000 psi

সকেট ওয়েল্ড ফ্ল্যাঞ্জগুলি উচ্চ-চাপ প্রয়োগে ছোট ব্যাসের পাইপিং (সাধারণত 2 ইঞ্চি এবং নীচে) মিটমাট করে। সকেট বোর বাইরের জয়েন্টে ফিললেট ঢালাই সহ পাইপ শেষ পায়।

চাপ শ্রেণীর সমতা:

• 3000 psi সকেট ওয়েল্ড প্রায় 600 এবং তার উপরে ক্লাসের সাথে মিলে যায়
• 6000 psi সকেট ওয়েল্ড ক্লাস 1500 এর সাথে মিলে যায়
• 9000 psi সকেট ওয়েল্ড ক্লাস 2500 এর সাথে মিলে যায়

ছোট-বোর সংযোগ তুলনা:

দ ansi স্ট্যান্ডার্ড flanges সকেট ওয়েল্ড 3000 psi স্পেসিফিকেশন ইন্সট্রুমেন্ট সংযোগ, স্যাম্পলিং পোর্ট এবং ছোট-ডোর প্রক্রিয়া লাইনের ঠিকানা দেয় যেখানে থ্রেডযুক্ত সংযোগগুলি চক্রীয় চাপ বা কম্পনের অধীনে ক্লান্তি ব্যর্থতার ঝুঁকি রাখে।

উত্পাদন গুণমান এবং সার্টিফিকেশন মান

ISO 9001 এবং PED কমপ্লায়েন্স

কোয়ালিটি ম্যানেজমেন্ট সিস্টেম নথিভুক্ত পদ্ধতির মাধ্যমে ধারাবাহিক উত্পাদন নিশ্চিত করে:

• চূড়ান্ত পরিদর্শনের মাধ্যমে মিল পরীক্ষার রিপোর্ট থেকে উপাদানের সন্ধানযোগ্যতা
• তাপ চিকিত্সার রেকর্ডগুলি যাচাইকরণ এবং স্বাভাবিককরণ চক্রকে যাচাই করে
• ASME B16.5 সহনশীলতা টেবিল প্রতি মাত্রিক পরিদর্শন
• জটিল অ্যাপ্লিকেশনের জন্য 1.5 গুণ রেট দেওয়া চাপে চাপ পরীক্ষা

ইন-হাউস ম্যানুফ্যাকচারিং ক্ষমতা

জিয়াংয়িন ঝংহাই যথার্থ যন্ত্রপাতি সম্পূর্ণ উত্পাদন একীকরণ বজায় রাখে:

• বড় ব্যাসের ফাঁকা জায়গার জন্য ফোরজিং প্রেস 10,000 টন পর্যন্ত
• বায়ুমণ্ডল নিয়ন্ত্রণের সাথে অবিচ্ছিন্ন তাপ চিকিত্সা চুল্লি
• CNC উল্লম্ব lathes মেশিনিং ব্যাস 4 মিটার
• ড্রিলিং কেন্দ্রগুলি অবস্থানগত সহনশীলতা ±0.2 মিমি সহ বোল্ট হোল প্যাটার্ন নির্বাহ করছে

গ্লোবাল স্ট্যান্ডার্ড এবং কাস্টমাইজেশন পরিষেবা

মাল্টি-স্ট্যান্ডার্ড উৎপাদন ক্ষমতা

আন্তর্জাতিক মানের সমান্তরাল উত্পাদন বিশ্বব্যাপী প্রকল্প প্রয়োজনীয়তা সমর্থন করে:

• চীনা গার্হস্থ্য প্রকল্পের জন্য জিবি মান
• উত্তর আমেরিকা এবং মধ্য প্রাচ্যের বাজারের জন্য ASME/ASTM
• জাপানি এবং দক্ষিণ-পূর্ব এশীয় ক্লায়েন্টদের জন্য JIS স্পেসিফিকেশন
• ইউরোপীয় অর্থনৈতিক অঞ্চল সম্মতির জন্য EN/DIN মান

নন-স্ট্যান্ডার্ড এবং ইঞ্জিনিয়ারড সলিউশন

অঙ্কন-ভিত্তিক উত্পাদন বিশেষ প্রয়োজনীয়তা মিটমাট করে:

• মিটার রান সেকশনের সাথে ওরিফিস ফ্ল্যাঞ্জ
• জাহাজ শেল সংযোগের জন্য দীর্ঘ ঝালাই ঘাড়
• কমপ্যাক্ট flanges ওজন এবং বল্টু লোড হ্রাস

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

ক্লাস 150 এবং ক্লাস 300 ফ্ল্যাঞ্জের মধ্যে কোন বল্ট সার্কেল ব্যাসের পার্থক্য বিদ্যমান?

একটি 6-ইঞ্চি নামমাত্র ফ্ল্যাঞ্জের জন্য, ক্লাস 150 22.2 মিমি ব্যাসে 8 বোল্ট সহ 241.3 মিমি বোল্ট বৃত্ত ব্যাস নির্দিষ্ট করে। ক্লাস 300 25.4 মিমি ব্যাসে 12 বোল্ট সহ 269.9 মিমি বোল্ট বৃত্ত নির্দিষ্ট করে। বৃহত্তর বোল্ট বৃত্ত এবং বর্ধিত বোল্ট গণনা উচ্চতর চাপ রেটিং এর জন্য উচ্চতর গ্যাসকেট সংকোচনের প্রয়োজনীয়তা মিটমাট করে। বিদ্যমান ক্লাস 150 ফ্ল্যাঞ্জগুলি অপর্যাপ্ত বাইরের ব্যাস এবং বেধের কারণে অতিরিক্ত গর্ত ড্রিল করে ক্লাস 300 এ আপগ্রেড করা যাবে না।

কিভাবে A105 এবং A350 LF2 উপকরণ নিম্ন-তাপমাত্রার অ্যাপ্লিকেশনের জন্য তুলনা করে?

ASTM A105 Charpy V-notch ইমপ্যাক্ট টেস্টিং সর্বনিম্ন -29°C এ যোগ্যতা অর্জন করে। ASTM A350 গ্রেড LF2 ক্লাসের উপর নির্ভর করে -46°C বা -59°C এ প্রভাবের প্রয়োজনীয়তা নির্দিষ্ট করে। LF2 গ্রেডের দাম 15-25% বেশি কিন্তু রেফ্রিজারেটেড পরিষেবা এবং উত্তর জলবায়ু এক্সপোজারের জন্য প্রয়োজনীয় দৃঢ়তা প্রদান করে। A105 ansi স্ট্যান্ডার্ড flanges কার্বন ইস্পাত a105 স্পেসিফিকেশন -29°C এর নিচে ভঙ্গুর ফ্র্যাকচারের ঝুঁকি।

স্লিপ-অন ফ্ল্যাঞ্জগুলি কী সর্বোচ্চ চাপ নিরাপদে পরিচালনা করতে পারে?

ক্লাস 150 স্লিপ-অন ফ্ল্যাঞ্জের হার পরিবেষ্টিত তাপমাত্রায় 285 পিএসআই হয় কিন্তু ওয়েল্ড নেক ডিজাইনের তুলনায় 2.5 গুণ বেশি চাপের ঘনত্বের কারণগুলি অনুভব করে। ব্যবহারিক প্রয়োগের সীমা প্রায়শই চক্রাকার পরিষেবাগুলিতে স্লিপ-অন ফ্ল্যাঞ্জগুলিকে 150-200 psi-এ হ্রাস করে। দ ansi স্ট্যান্ডার্ড flanges 150 পাউন্ড স্লিপ অন কনফিগারেশন স্ট্যাটিক, নন-শক অ্যাপ্লিকেশনের জন্য উপযুক্ত।

উত্থাপিত মুখ এবং রিং-টাইপ জয়েন্ট সিলিং পারফরম্যান্স কীভাবে আলাদা?

উত্থাপিত মুখের ফ্ল্যাঞ্জগুলি ফ্ল্যাট বা সর্পিল-ক্ষতযুক্ত গ্যাসকেটগুলিকে বিস্তৃত যোগাযোগের জায়গাগুলিতে সংকুচিত করে, মাঝারি পৃষ্ঠের ফিনিস বৈচিত্র সহ্য করে। রিং-টাইপ জয়েন্টগুলির জন্য যথার্থ গ্রুভ মেশিনিং (±0.05mm) এবং ধাতু-থেকে-ধাতু যোগাযোগের প্লাস্টিকের বিকৃতির মাধ্যমে সিল অর্জনের প্রয়োজন। RTJ সংযোগগুলি 10,000 psi-এর বেশি চাপ এবং 500°C এর বেশি তাপমাত্রা সহ্য করে যেখানে প্রচলিত গ্যাসকেটগুলি ব্যর্থ হয়। কম মেশিনিং খরচ এবং গ্যাসকেট প্রতিস্থাপন সরলতার কারণে উত্থাপিত মুখ সংযোগগুলি সাধারণ প্রক্রিয়া পাইপিংকে প্রাধান্য দেয়।

ন্যূনতম অর্ডারের পরিমাণ এবং নমুনা নীতিগুলি কী কী?

স্ট্যান্ডার্ড ক্যাটালগ flanges রক্ষণাবেক্ষণ প্রয়োজনীয়তা জন্য একক টুকরা থেকে আদেশ সমর্থন. কাস্টম ফোরজিংসের জন্য তাপ লট ট্রেসেবিলিটির জন্য ন্যূনতম উপাদানের পরিমাণ 500kg প্রয়োজন। যোগ্যতা পরীক্ষার জন্য নমুনা flanges ক্রয় প্রয়োজন; মাত্রিক প্রতিবেদন এবং উপাদান শংসাপত্রগুলি কোনও অতিরিক্ত খরচ ছাড়াই স্ট্যান্ডার্ড ডেলিভারির সাথে থাকে। Jiangyin Zhonghai যথার্থ যন্ত্রপাতি দ্রুত চালানের জন্য সাধারণ আকারের জায় বজায় রাখে।

উপসংহার

উপযুক্ত নির্বাচন ANSI স্ট্যান্ডার্ড flanges চাপ-তাপমাত্রার অবস্থা, পাইপিং গতিবিদ্যা এবং উপাদান পরিবেশের বিশ্লেষণ প্রয়োজন। নির্দিষ্ট করে কিনা ansi স্ট্যান্ডার্ড flanges 150 পাউন্ড স্লিপ অন অর্থনীতির জন্য, ansi স্ট্যান্ডার্ড flanges ঝালাই ঘাড় সময়সূচী 40 ক্লান্তি প্রতিরোধের জন্য, ansi স্ট্যান্ডার্ড flanges অন্ধ উত্থাপিত মুখ বিচ্ছিন্নতার জন্য, ansi স্ট্যান্ডার্ড flanges কার্বন ইস্পাত a105 মানক পরিষেবার জন্য, বা ansi স্ট্যান্ডার্ড flanges সকেট ওয়েল্ড 3000 psi উচ্চ-চাপের ছোট বোরের জন্য, প্রযুক্তিগত বৈশিষ্ট্যগুলি সিস্টেমের অখণ্ডতা নির্ধারণ করে।

Jiangyin Zhonghai Precision Machinery Co., Ltd. 4 মিটার ব্যাসের প্রত্যয়িত গুণমান এবং মাত্রিক ক্ষমতা সহ বৈশ্বিক শক্তি এবং প্রক্রিয়া শিল্পকে সমর্থন করে চূড়ান্ত পরিদর্শনের মাধ্যমে ফোরজিং থেকে সমন্বিত উত্পাদন সরবরাহ করে।

তথ্যসূত্র

• আমেরিকান সোসাইটি অফ মেকানিক্যাল ইঞ্জিনিয়ার্স, ASME B16.5-2020, পাইপ ফ্ল্যাঞ্জ এবং ফ্ল্যাঞ্জযুক্ত ফিটিং: NPS 1/2 NPS 24 মেট্রিক/ইঞ্চি স্ট্যান্ডার্ডের মাধ্যমে
• আমেরিকান সোসাইটি অফ মেকানিক্যাল ইঞ্জিনিয়ার্স, ASME B16.47-2017, বড় ব্যাসের স্টিল ফ্ল্যাঞ্জ: NPS 26 এর মাধ্যমে NPS 60 মেট্রিক/ইঞ্চি স্ট্যান্ডার্ড
• আমেরিকান সোসাইটি ফর টেস্টিং অ্যান্ড ম্যাটেরিয়ালস, ASTM A105/A105M-21, পাইপিং অ্যাপ্লিকেশনের জন্য কার্বন স্টিল ফোরজিংসের স্ট্যান্ডার্ড স্পেসিফিকেশন
• আমেরিকান সোসাইটি ফর টেস্টিং অ্যান্ড ম্যাটেরিয়ালস, ASTM A350/A350M-18, কার্বন এবং লো-অ্যালয় স্টিল ফোরজিংসের জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন, পাইপিং উপাদানগুলির জন্য খাঁজ শক্ততা পরীক্ষার প্রয়োজন
• ইউরোপীয় কমিটি ফর স্ট্যান্ডার্ডাইজেশন, EN 1092-1:2018, ফ্ল্যাঞ্জ এবং তাদের জয়েন্টগুলি - পাইপ, ভালভ, ফিটিং এবং আনুষাঙ্গিকগুলির জন্য বৃত্তাকার ফ্ল্যাঞ্জ, PN মনোনীত - পার্ট 1: ইস্পাত ফ্ল্যাঞ্জ
• ইন্টারন্যাশনাল অর্গানাইজেশন ফর স্ট্যান্ডার্ডাইজেশন, ISO 9001:2015, কোয়ালিটি ম্যানেজমেন্ট সিস্টেম - প্রয়োজনীয়তা
